Moniteur Médical BARCO MDSC-2232

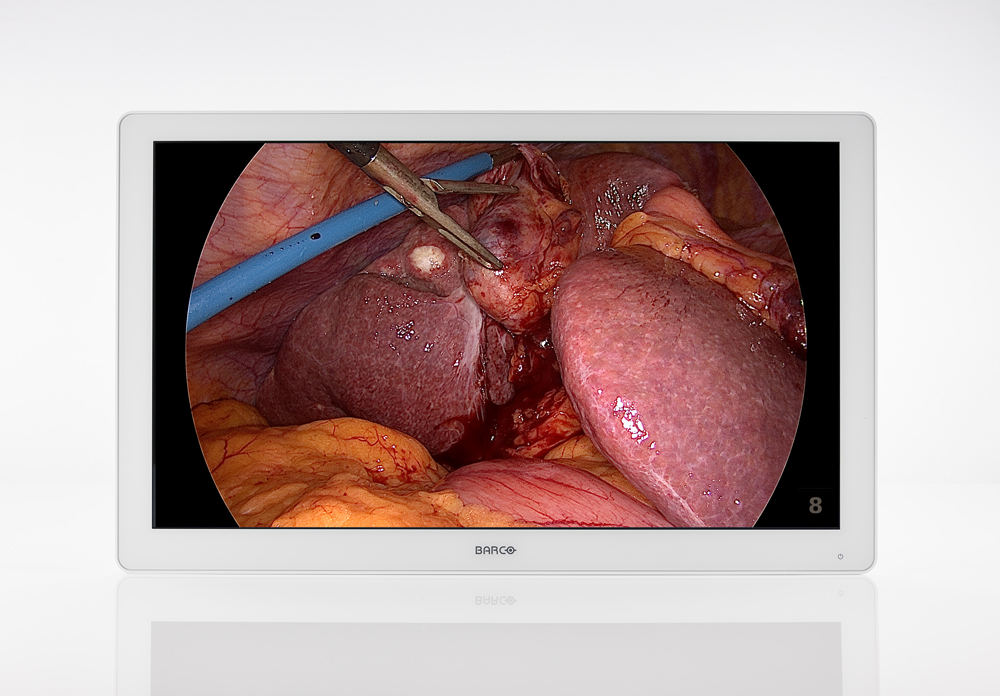

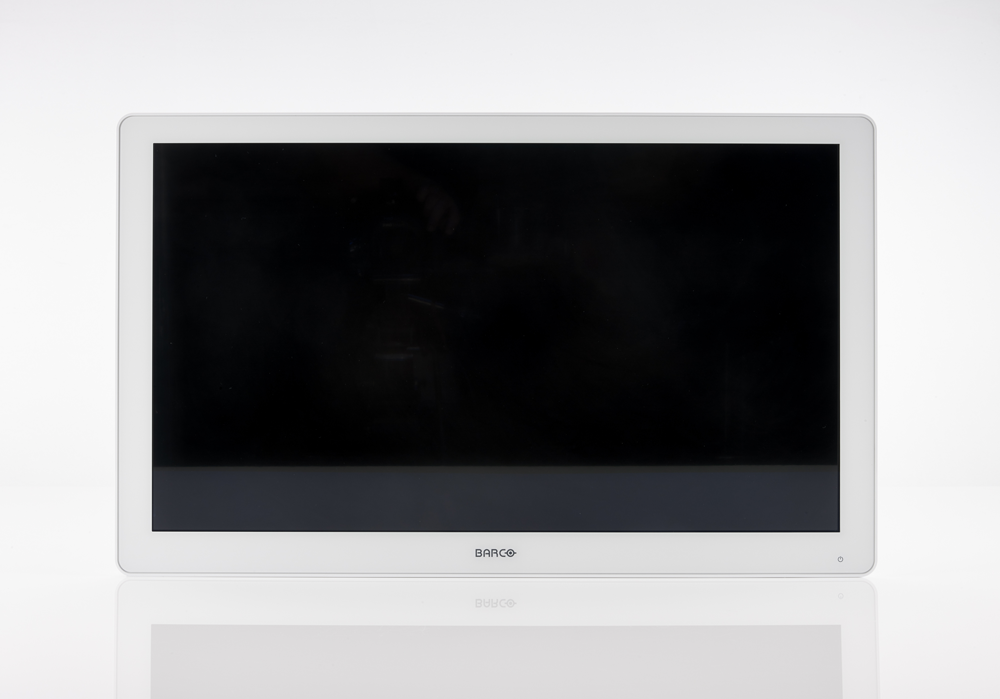

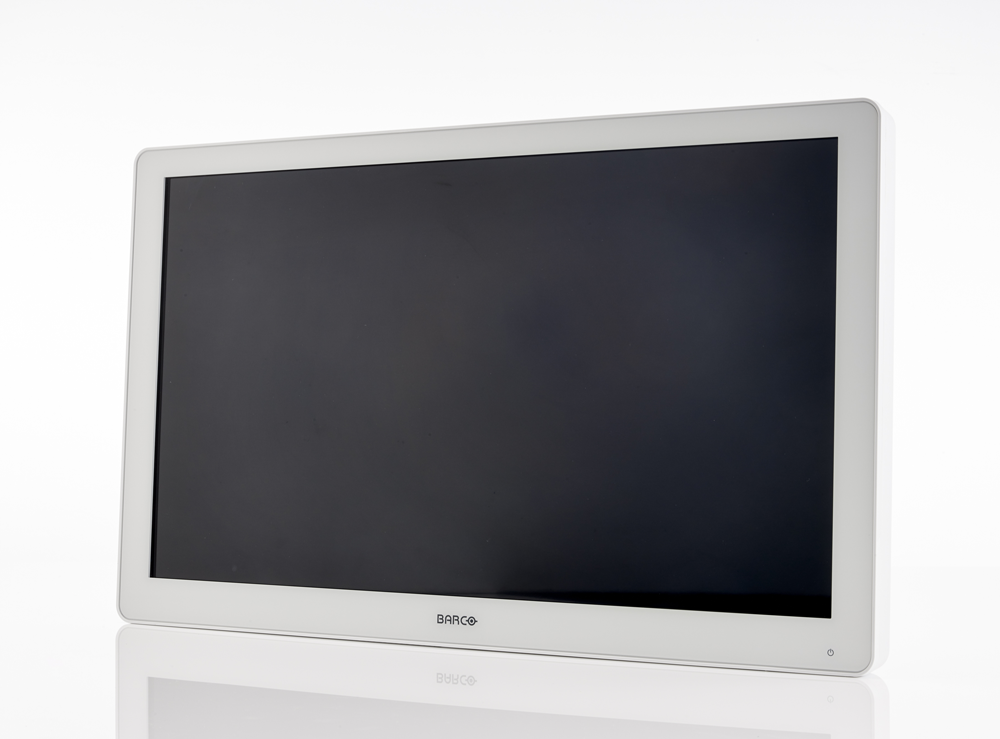

Le MDSC-2232 de Barco est un écran d’imagerie chirurgicale au chevet du patient de 32 pouces offrant une résolution Full HD. Destiné à la salle d’opération, aux salles des urgences, et aux zones préopératoires, il est d’un entretien facile, intègre des mécanismes intelligents et fournit les images les plus détaillées proposées aujourd’hui dans la salle d’examen.

UGS : Moniteur Médical BARCO MDSC-2232 Catégories : ,

Description

Description

Moniteur Médical BARCO MDSC-2232

Le MDSC-2232 de Barco est un écran d’imagerie chirurgicale au chevet du patient de 32 pouces offrant une résolution Full HD. Destiné à la salle d’opération, aux salles des urgences, et aux zones préopératoires, il est d’un entretien facile, intègre des mécanismes intelligents et fournit les images les plus détaillées proposées aujourd’hui dans la salle d’examen.

Caractéristiques Techniques

Informations générales

  • Technologie de l’écran : Écran LCD TFT AM/ Technologie S-IPS / Rétroéclairage LED
  • Taille active de l’écran (diagonale) : 31,55” (801 mm)
  • Taille active de l’écran (H x V) : 698 x 393 mm (27,48” x 15,47”)
  • Dimensions de l’écran (l x H x P) : 777 x 472 x 92 mm (30,6” x 18,6” x 3,5”)
  • Dimensions emballé (l x H x P ) : 970 x 625 x 200 mm (38,19” x 24,60” x 7,87”)
  • Rapport d’aspect : 16:9
  • Résolution : 2 MP (1 920 x 1 080)
  • Pas des pixels : 0,364 mm
  • Imagerie en couleur : Oui
  • Prise en charge des couleurs : 16,7 millions (8 bits)
  • Angle de vision : 178°
  • Luminance maximum : Maximum : Luminance de 450 cd/m² (type) Par défaut à 6 500 K : 360 cd/m² stabilisé (type)
  • Taux de contraste : 1 300:1 (type)
  • Temps de transition du LCD : 25 msec au total en moyenne (Temps de montée Tr + Temps de descente Tf ; Tr = gris à blanc, Tf = gris à noir)
  • Point blanc : Natif : 10 000 K (type) Étalonné : 5 600 K, 6 500 K, 7 600 K, 9 300 K
  • Fréquence pilote : 165 MHz (maximum)
  • Gamma : Native, 1,8, 2,0, 2,2, 2,4, DICOM
  • Capteur de rétroéclairage : Stabilisation du rétroéclairage
  • Protection de l’écran : Verre trempé antireflet double face
  • Clavier : Clavier tactile capacitatif à 7 touches
  • Poids net de l’écran : 12,9 kg / 28,4 lb (MDSC-2232) 13,3 kg / 29,3 lb (MDSC-2232)
  • Poids net emballé :
  • MDSC-2232 DDI : 19,0 kg (41,9 lb)
  • MDSC-2232 MNA : 19,4 kg (42,7 lb)

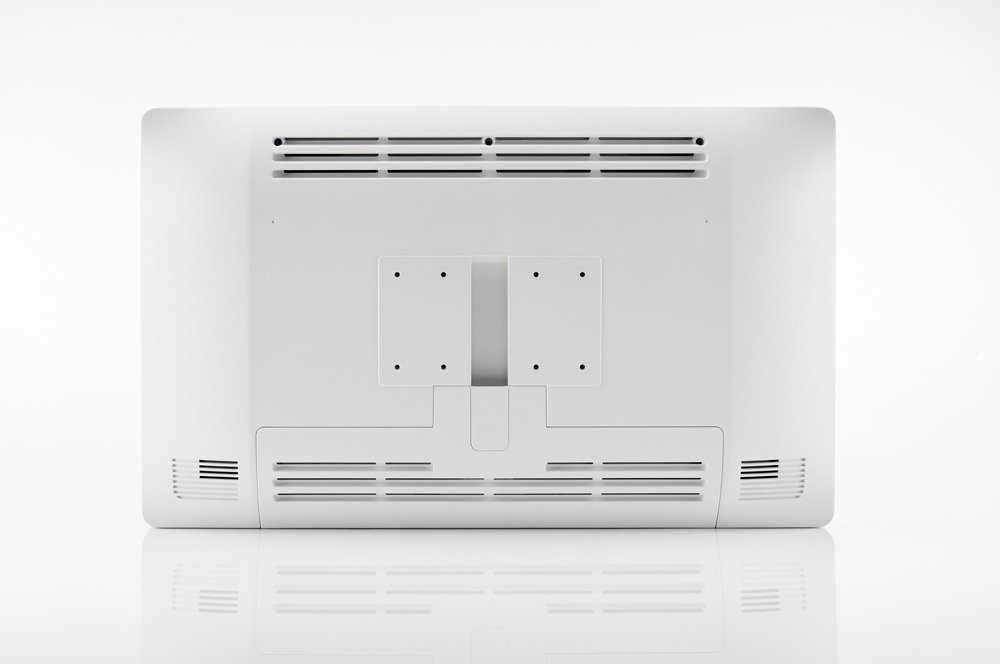

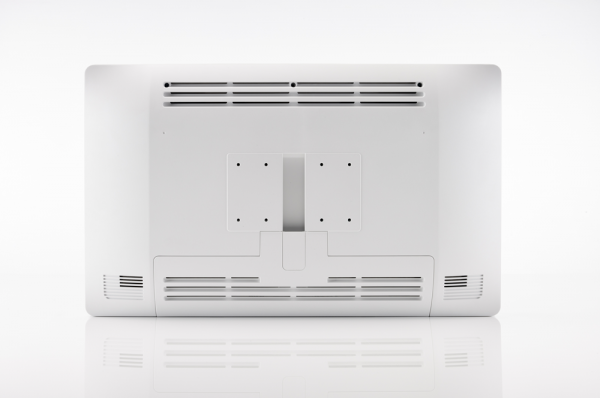

  • Norme de montage : VESA (100 x 100 mm, 200 x 100 mm)
  • Modalités recommandées : Endoscopie, laparoscopie, PACS, PM, US, CT, MR

Signal vidéo

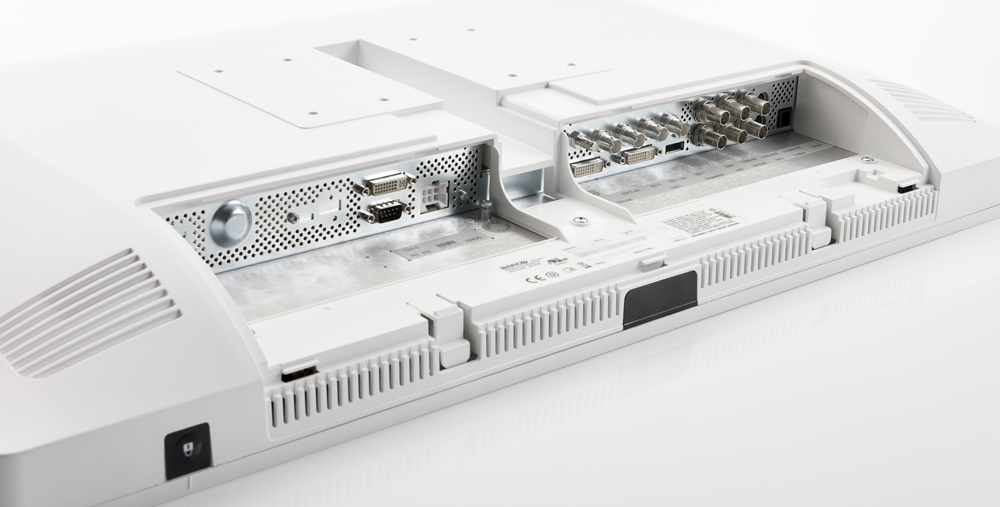

Signaux vidéo en entrée : MDSC-2232 DDI :

  • Liaison simple DVI-I (numérique et analogique – prise en charge de la vidéo HDMI avec HDCP)
  • DVI-D
  • Vidéo à composantes séparées RGBS/YPbPr (4xBNC)
  • S-Vidéo (mini-DIN 4 broches)
  • Vidéo composite (1xBNC)
  • 3G-SDI (2 x BNC) d DisplayPort (norme VESA 1.1a) MDSC-2232 MNA :
  • Liaison simple DVI-I (numérique et analogique – prise en charge de la vidéo HDMI avec HDCP)
  • Vidéo à composantes séparées RGBS/YPbPr (4xBNC)
  • S-Vidéo (mini-DIN 4 broches)
  • Vidéo composite (1xBNC) d 3G-SDI (1xBNC)
  • DisplayPort (norme VESA 1.1a)
  • Entrée fibre optique Nexxis

Signaux vidéo en sortie MDSC-2232 DDI :

  • DVI-D (sortie sélectionnable depuis l’entrée DVI-1, l’entrée DVI-2)
  • S-Vidéo (mini-DIN 4 broches) d Vidéo composite (1xBNC)
  • 3G-SDI (2 x BNC)

MDSC-2232 MNA :

  • DVI-D (sélectionnable depuis l’entrée DVI, Nexxis)
  • S-Vidéo (mini-DIN 4 broches)
  • Vidéo composite (1xBNC)
  • 3G-SDI (1xBNC)
  • Formats vidéo VGA et DVI : Jusqu’à 1 920 x 1 200 à 60 Hz (masquage réduit)
  • Fréq. hor. maximale : 90 kHz d Horloge pixel maximale : 165 MHz
  • Fréq. vert. maximale : 75 Hz

Normes PAL et NTSC pour S-Video, composite et composante Vidéo à composantes séparées YPbPr/ RGBS : HDTV – jusqu’à 1080i et 1080p Format SDI pris en charge : 625/25 PAL, 525/29,97 NTSC, 1080i 50, 1080i 59,94, 1080i 60, 720p 50, 720p 59,94, 720p 60, 1080 p50, 1080p 59,94, 1080p 60 Conformité SDI : SMPTE 425M (niveau A), SMPTE 424M, SMPTE 292M, SMPTE 259M-C, SMPTE 296M, UIT-R BT.656, UIT-R BT.601 DisplayPort 1.1a : jusqu’à 1 920 x 1 200 à 60 Hz

Alimentation

Alimentation électrique (nominale) : Alimentation externe : 100-240 VCA, 50/60Hz, classe médicale Alimentation de l’écran :

  • MDSC-2232 DDI : +24 VCC ±10 % / 2,2 A
  • MDSC-2232 MNA : +24 VCC ±10 % / 3 A

Consommation électrique (nominale) :

  • MDSC-2232 DDI : 48 W type
  • MDSC-2232 MNA : 65 W type
  • Langues de l’OSD : Anglais, Français, Allemand, Espagnol, Italien

Certifications :

  • IEC 60601-1 : 2012 Édition 3.1 (Appareils électromédicaux – Partie 1 : Exigences générales pour la sécurité de base et les performances essentielles)
  • EN 60601-1 : 2006 +A1:2013 (Appareils électromédicaux. Partie 1 : Exigences générales pour la sécurité de base et les performances essentielles)
  • ANSI/AAMI ES 60601-1 : 2005/(R)2012 et A1:2012, C1:2009/(R)2012 et A2:2010/(R)2012 – App. électroméd. Partie 1 : exig.générales pour la sécurité de base et les performances essentielles.
  • CAN/CSA-C22.2 No. 60601-1 : 14 Appareils électromédicaux – Partie 1 : Exigences générales pour la sécurité de base et les performances essentielles (harmonisée avec l’Éd. 3.1)
  • Approbations/marquage : CE c-UL-us, DEMKO, PSE, KCC (certification CCC en attente), Remarque : PSE disponible sur le bloc d’alimentation (PSU)
  • Compatibilité électromagnétique : CEM éqt. médical Normes CEM : IEC60601-1-2, EN55011/CISPR 11 Classe BB), FCC CFR47 partie 15 & 18 Classe B
  • Conformité RoHS-2, REACH, WEEE
  • IP20 (IP45 face avant du moniteur uniquement)

Accessoires fournis

  • Câbles vidéo (DVI DL 3 m)
  • Câbles d’alimentation (Europe, États-Unis, Chine)
  • Guide de l’utilisateur
  • Alimentation externe

Accessoires en option

  • Pied de l’écran (référence K9302060A)
  • Prolongateur de cordon d’alimentation 10 m
  • Prolongateur de cordon d’alimentation 30 m

Température, Humidité

  • Température de fonctionnement : +10 ÷ +35 °C pour des performances optimales, 0 ÷ +40 °C pour la sécurité
  • Température de stockage : -20 ÷ +60 °C Humidité (fonctionnement) 10 ÷ 90 % (sans condensation) Humidité (stockage) : 5 ÷ 90 % (sans condensation)
  • Altitude de fonctionnement : 3 000 m max.
  • Altitude de stockage : 12 000 m max.
