Moniteur Médical BARCO MDSC-2242

Moniteur Médical BARCO MDSC-2242

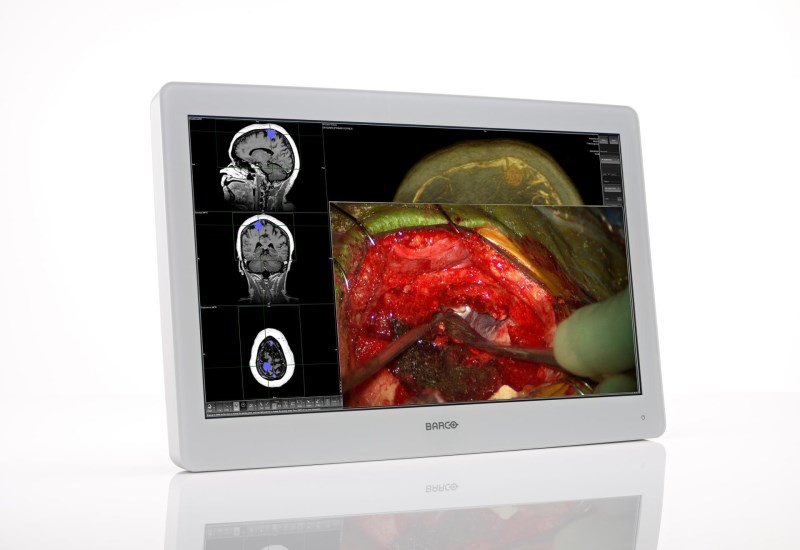

Le MDSC-2242 de Barco est un écran d’imagerie chirurgicale au chevet du patient de 42 pouces avec rétroéclairage par LED, doté d’une résolution full HD. Conçu pour la salle d’opération, le MDSC- 2242 peut visualiser dans les moindres détails une large gamme de sources vidéo analogiques et numériques, incluant des images vidéo endoscopiques HD, des vidéos enregistrées par les caméras en salle ou sur perche, des informations relatives au patient et à la chirurgie, des images radiologiques et pathologiques.

Informations générales

• Technologie de l’écran : Écran LCD TFT AM avec rétroéclairage LED
• Taille active de l’écran (diagonale) : 1 067 mm (42 pouces)
• Taille active de l’écran (H x V) 930 x 523 mm (36,6 x 20,6 pouces)
• Modes de visualisation : Images incrustées, Images incrustées, Zoom
• Commandes de l’écran : Menu de réglage à l’écran / Télécommande à infrarouge / Interface RS-232 série (D-Sub à 9 broches)
• Langues de l’OSD : Anglais, Français, Allemand, Espagnol, Italien
• Dimensions sans support (l x H x P) : 1 021 x 615 x 90 mm ( 40,2 x 24,2 x 3,5 pouces)
• Poids net sans support : 24 kg (52,9 lb)
• Poids net emballé sans support : 30 kg (66,1 lb)
• Norme de montage : VESA 600 et 200
• Protection de l’écran IP21 / Face avant : IPx5 Verre trempé antireflet de protection
• Modalités recommandées : Endoscopie, laparoscopie, rayon X, CT, MR, US

Qualité d’image

• Rapport d’aspect : 16:9
• Résolution : 2 MP (1 920 x 1 080)
• Pas des pixels : 0,4845 mm
• Imagerie en couleur : Oui
• Prise en charge des couleurs : 1,073 milliards (10 bits)
• Gamme de couleurs : 72% NTSC
• Angle de vision : 178° Horiz. / 178° Vert.
• Luminance maximum : 500 cd/m² (type)
• Taux de contraste : 4000:1 (type)
• Temps de réponse : 8 msec (GtG -type)
• Fréquence pilote : 165 MHz (max)
• Courbe Gamma : Native, 1,8, 2,0, 2,2, 2,4, rayon X
• Couleur du boîtier : Blanc RAL 9003

Entrée/Sortie vidéo

Entrées vidéo :
Signaux vidéo en entrée :

• Liaison simple DVI-I (numérique et analogique -prise en charge de la vidéo HDMI avec HDCP)
• Vidéo à composantes séparées RGBS/YPbPr (4xBNC)
• S-Vidéo (mini-DIN 4 broches)
• Vidéo composite (1xBNC)
• 3G-SDI (1xBNC)
• DisplayPort (norme VESA 1.1a)
• En option : adaptateur réseau Nexxis intégré

Formats vidéo en entrée :

• VGA et DVI : Jusqu’à 1 920 x 1 200 à 60 Hz (masquage réduit)
• Horloge pixel maximale : 165 MHz F
• Fréq. hor. maximale : 90 kHz
• Fréq. vert. maximale : 75 Hz
• Standard PAL et NTSC pour S-Video, composite et composante
• Vidéo à composantes séparées YPbPr/ RGBS : HDTV -jusqu’à 1080i et 1080p -Formats SDI pris en charge : 625/25 PAL, 525/29.97 NTSC, 1080i50, 1080i59.94, 1080i60, 720p50, 720p59.94, 720p60, 1080p50, 1080p59.94, 1080p60
• Conformité SDI : SMPTE 425M (Niveau A), SMPTE 424M, SMPTE 292M, SMPTE 259M-C, SMPTE 296M, ITU-R BT.656, ITU-R BT.601
• Displayport 1.1a : jusqu’à 1 920 x 1 200 60 Hz

• Sorties vidéo : DVI-D S-Vidéo (mini-DIN 4 broches)
• Vidéo composite (1xBNC) 3G-SDI (1xBNC

Alimentation

• Alimentation électrique (nominale) : Source d’alimentation (alimentation intégrée) : 100 – 250 VCA / 47-63 Hz
• Commutation auto, Alimentation pour module externe : +5 VCC ±10 % à 500 mA (max) par l’intermédiaire des
• Connecteurs entrée DVI et sortie DVI
• Consommation électrique (nominale) : moins de 150 W

Conformité

• Conformité à la réglementation : CEI 60601 3ème édition , Approbations/marquage : CE, C-UL-US, DEMKO,
• Sécurité (Appareils électromédicaux) : IEC60601-1, UL60601-1, CSA-C22.2 nr 601-1-M90, Compatibilité électromagnétique : CEM éqt. Médical, Normes CEM : IEC60601-1-2, EN55011 /CISPR 11, FCC CFR47 partie 15 & 18/Classe A, Environnement : Conformité RoHS-2, REACH, WEEE

Température/Humidité

• Température : Fonctionnement : 0° -40° C / Stockage : -20° -60° C
• Humidité Fonctionnement : RH de 10 % à 90 % / Stockage : RH de 5 % à 90 % (stockage)

Accessoires

• Clavier/souris : Membrane 7 touches, côté droit
• Accessoires fournis
• Manuel d’utilisation, Télécommande à infrarouge, Câble DVI double liaison de 3 m, Câbles d’alimentation : Europe (CEBEC/KEMA), États Unis (UL classe Hôpital)
• Accessoires en option : fixation murale
