Moniteur Médical BARCO MDSC-2326

Moniteur Médical BARCO MDSC-2326

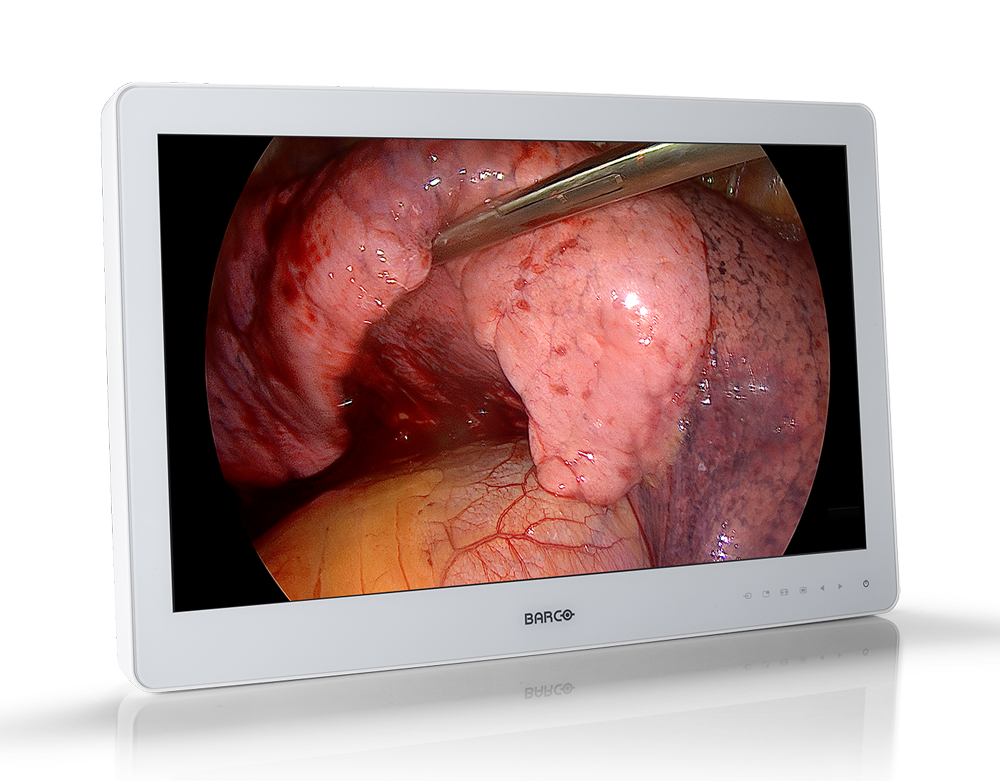

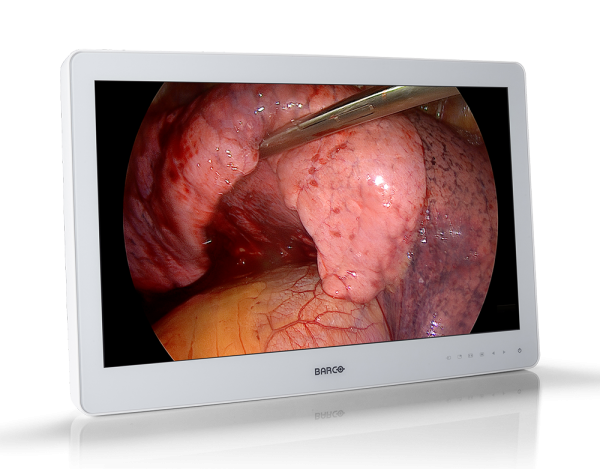

Le MDSC-2326 de Barco est un écran d’imagerie chirurgicale au chevet du patient de 26 pouces avec rétroéclairage par LED. En plus de la qualité d’image réputée du MDSC-2226, le nouveau vitrage, résistant aux rayures, d’une grande qualité optique, protège durablement l’écran pendant toute sa durée de vie.

Informations générales

• Technologie de l’écran : TFT AM LCD / Technologie IPS-PRO/ Rétroéclairage LED
• Taille active de l’écran (diagonale) : 661 mm (26 pouces)
• Taille active de l’écran (H x V) : 576 x 324 mm (22,7 pouces x 12,8 pouces)
• Langues de l’OSD : English, French, German, Spanish, Italian
• Dimensions sans support (l x H x P) : 640 x 419 x 87 mm (25,2 x 16,5 x 3,4 pouces)
• Dimensions de l’alimentation (l x H x P) : 210 x 103 x 52 mm (8.27 x 4.06 x 2.05″)
• Poids net sans support : 9,4 kg / 20,7 lb (MDSC-2326 LED / MDSC-2326 DDI) 9,8 kg / 21,6 lb (MDSC-2326 MNA)
• Poids net de l’alimentation : 1.5 kg (3.31 lbs)
• Poids net emballé sans support : 12,5 kg / 27,6 lb (MDSC-2326 LED / MDSC-2326 DDI) 12,9 kg / 28,4 lb (MDSC-2326 MNA)
• Longueur du câble de sortie CC de l’alimentation : 2.5 m (8.2 ft)
• Norme de montage : VESA 100 x 100 mm
• Protection de l’écran : Protective, non-reflective glass cover
• Modalités recommandées : Endoscopy, Laparoscopy, PACS, PM, US, CT, MR

Qualité d’image

• Rapport d’aspect : 16:9
• Résolution : 2MP (1 920 x 1 080)
• Pas des pixels : 0,3 mm
• Prise en charge des couleurs : 1 073 millions (10 bits)
• Angle de vision : 178° Horiz. / 178° Vert.
• Luminance maximum : Max : 450 cd/m² (type) à 6 500 K : 350 cd/m² stabilisé (type)
• Paramétrage des rayons X : 350 cd/m² stabilisé (type)
• Taux de contraste : 1 400:1 (type)
• Temps de réponse (Tr + Tf) : 18 ms (typical)
• Couleur du boîtier : White RAL 9003
• Fréquence pilote : 165 MHz max (DVI)
• Courbe Gamma : Native, 1.8, 2.0, 2.2, 2.4, DICOM

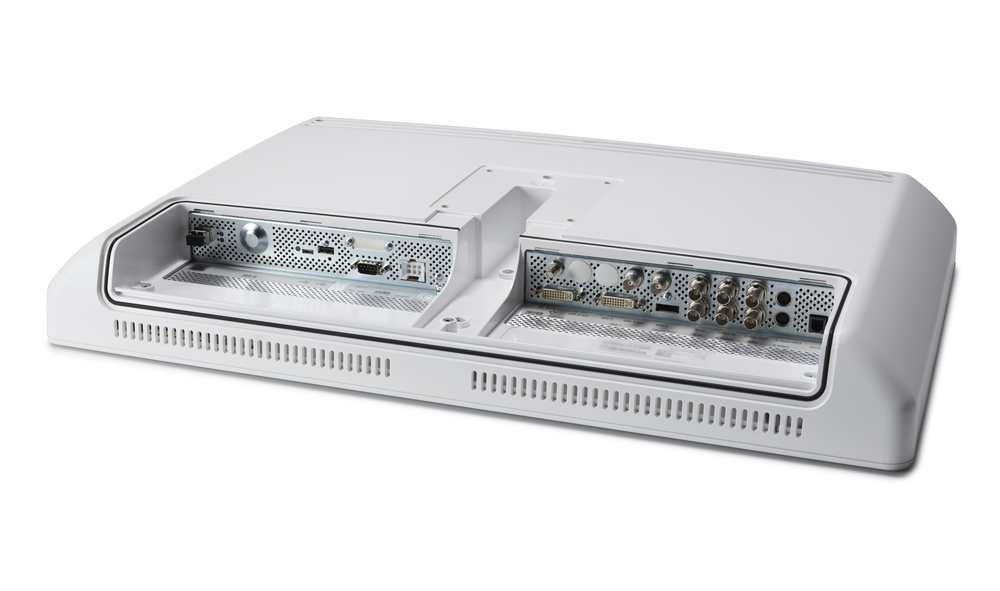

Entrée/sortie vidéo

Entrées vidéo :

• MDSC-2326 LED
• DVI-I (numérique et analogique – prise en charge HDMI)
  3G-SDI(1x BNC)
• DisplayPort 1.1a
• Vidéo à composantes séparées RGBS/YPbPr (4xBNC)
• S-Vidéo (mini-DIN 4 broches)
• Vidéo composite / SOG (1xBNC)
• MDSC-2326 DDI
• DVI-I (numérique et analogique – prise en charge HDMI)
• DVI-D
• 2x 3G-SDI(2x BNC)
• DisplayPort 1.1a
• Vidéo à composantes séparées RGBS/YPbPr (4xBNC)
• S-Vidéo (mini-DIN 4 broches)
• Vidéo composite / SOG (1xBNC)
• MDSC-2326 MNA
• Même que MDSC-2326 LED + 1 fibre optique SFP+ (pour vidéos non compressées sur un réseau IP)

Sorties vidéo :

• DVI-D S-Vidéo (mini-DIN 4 broches), Vidéo composite (1x BNC), 3G-SDI (BNC) / version DDI : 2 x 3G-SDI

Alimentation

• Alimentation électrique (nominale) MDSC-2326 LED : 50 W / 24 V ± 10 %
• MDSC-2326 DDI : 50 W / 24 V ± 10 %
• MDSC-2326 MNA : 75 W / 24 V ±10%
• Consommation : 50W max (LED and DDI version), 75W max (MNA version)
• Gestion de l’alimentation : DVI-DMPM states supported Power On state Active-Off state

Conformité

• Certifications CE (Medical Device Class I) ANSI/AAMI ES 60601-1:2005; A1:2012 – Med. El. Equip., Part 1: general req. for basic safety and essential performance CAN/CSA-C22.2 No. 60601-1: 2014 Medical Electrical Equipment – Part 1: General Requirements for Basic Safety and Essential Performance (Adopted IEC 60601-1:2005, third edition, 2005-12) IEC 60601-1: 2005 + CORR. 1:2006 + CORR. 2:2007 + A1:2012 (Medical electrical equipment – Part 1: General requirements for basic safety and essential performance) EN 60601-1: 2006 + A1:2013 + A12:2014 (Medical electrical equipment”. Part 1: General requirements for safety) INMETRO

Température/Humidité

• Température de fonctionnement : 10 ~ 35°C for performance / 0 ~ 40°C for safety
• Température de stockage : -20 ~ +60°C Humidité (fonctionnement) 10 ~ 90% (non-condensing) Humidité (stockage) : 10 ~ 90% (non-condensing)
• Altitude de fonctionnement : 3000 m max
• Altitude de stockage : 12000 m max

Accessoires

• Accessoires fournis 1x DVI-D video cable 1x printed User Guide (English) 1x documentation disc, containing all translations of the User Guide 1x external power supply 4 screws, 4 dented washers and an Allen key Mains cables Accessoires en option Barco stand (K9302097A) Power extension cable 10m (K3495066) Power extension cable 30m (K3495068)
